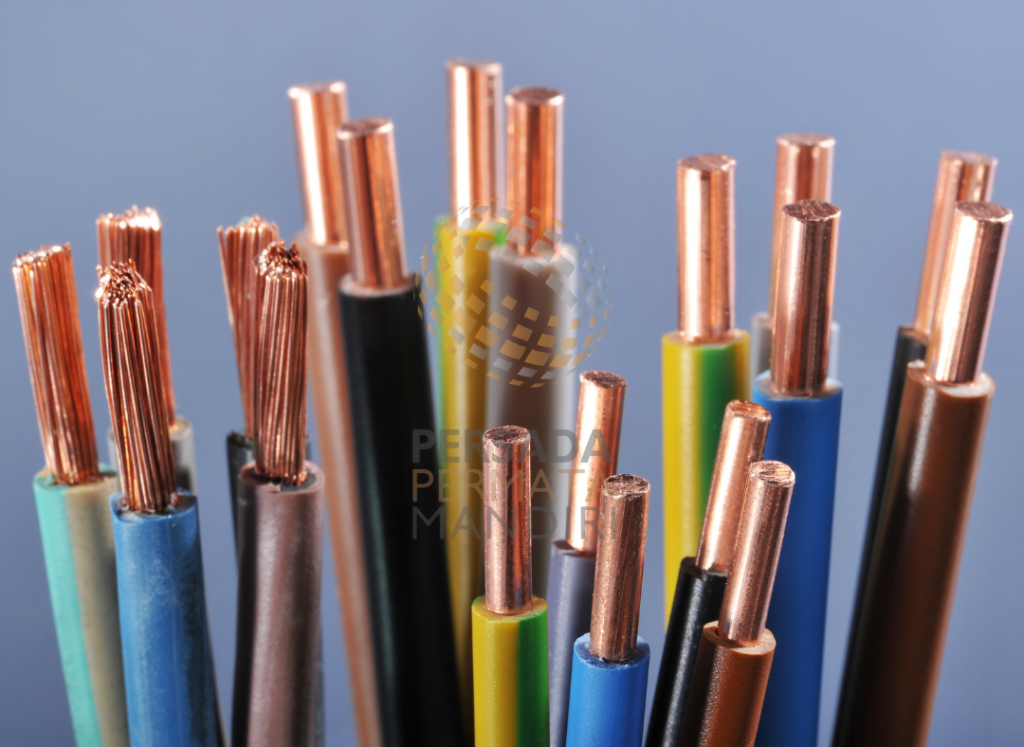

Saat melihat instalasi listrik di rumah atau bangunan industri, kamu mungkin pernah memperhatikan kabel-kabel dengan berbagai warna, mulai dari hitam, biru, cokelat, hingga hijau-kuning. Tapi tahukah kamu? Warna-warna tersebut bukan sekadar pemanis tampilan, melainkan punya fungsi penting sebagai penanda jenis arus yang dialirkan. Memahami arti warna kabel listrik sangat penting, apalagi jika kamu terlibat dalam pemasangan atau perbaikan instalasi. Selain membantu menghindari kesalahan sambungan, pengetahuan ini juga bisa mencegah risiko sengatan listrik yang berbahaya.
Di Indonesia, standar warna kabel listrik mengikuti regulasi yang tertuang dalam dokumen Standar Nasional Indonesia (SNI), PUIL (Persyaratan Umum Instalasi Listrik) yang selaras dengan standar internasional dari IEC (International Electrotechnical Commission). Setiap warna menunjukkan peran spesifik dalam sistem kelistrikan, mulai dari kabel phase, netral, hingga grounding.
Berikut ini penjelasan lengkap tentang arti dan fungsi masing-masing warna kabel listrik berdasarkan standar terbaru di Indonesia.
1. Kabel Listrik Warna Hitam – Phase L1
Warna hitam pada kabel listrik digunakan untuk phase L1, yaitu jalur yang menghantarkan arus listrik dari gardu menuju instalasi rumah atau bangunan. Arus yang dibawa oleh kabel ini bersifat aktif (positif) dan berperan penting dalam distribusi daya. Sebelumnya, kabel L1 menggunakan warna merah, namun telah diperbarui menjadi hitam mengikuti standar terbaru yang berlaku.
2. Kabel Warna Cokelat – Phase L2
Berikutnya, kabel berwarna cokelat merupakan phase L2. Warna ini menggantikan standar lama yang sebelumnya menggunakan warna kuning. Biasanya, kabel cokelat digunakan untuk peralatan listrik dengan daya besar, terutama di lingkungan industri atau komersial. Meski jarang ditemukan di rumah, kabel ini tetap penting dalam sistem tiga phase.
3. Kabel Warna Abu-abu – Phase L3
Untuk sistem kelistrikan tiga phase, kabel phase L3 menggunakan warna abu-abu. Warna ini sebelumnya juga menggunakan hitam, namun telah diganti demi membedakan antar phase. Fungsinya serupa dengan kabel L2, yaitu untuk menyalurkan daya besar secara stabil dalam instalasi industri dan komersial.
4. Kabel Warna Biru – Netral
Selanjutnya ada kabel netral yang diberi warna biru. Kabel ini bertugas mengembalikan arus listrik ke sumber daya setelah melalui beban listrik. Meskipun netral, kabel biru tetap bisa berbahaya jika terjadi arus bocor atau kerusakan instalasi. Maka dari itu, tetap perlu penanganan hati-hati.
5. Kabel Warna Hijau-Kuning – Grounding (Arde)
Terakhir, kabel dengan kombinasi hijau dan kuning merupakan kabel grounding atau arde. Kabel ini sangat penting untuk keselamatan karena berfungsi menyalurkan arus bocor atau kelebihan daya langsung ke tanah. Hal ini mencegah potensi sengatan listrik maupun risiko kebakaran akibat gangguan sistem.
Kenapa Warna Kabel Listrik Penting?
Penggunaan warna standar pada kabel listrik tidak hanya memudahkan identifikasi, tetapi juga merupakan bagian dari protokol keselamatan kerja. Menyambungkan kabel yang salah bisa menyebabkan korsleting, kerusakan alat elektronik, bahkan kebakaran.
Pastikan menggunakan kabel berkualitas seperti kabel Jembo dari mitra resmi Persada Permata Mandiri dan selalu konsultasikan dengan teknisi berpengalaman. Jangan pernah mengabaikan fungsi dari tiap warna kabel karena keamanan rumah dan keluarga Anda adalah prioritas utama.
